1/4"=6.35mm | 1/2M= 12.70mm | 1"=25.40mm |
3/8"=9.52mm | 3/4M= 19.05 mm | 1.1/4"=31.75mm |

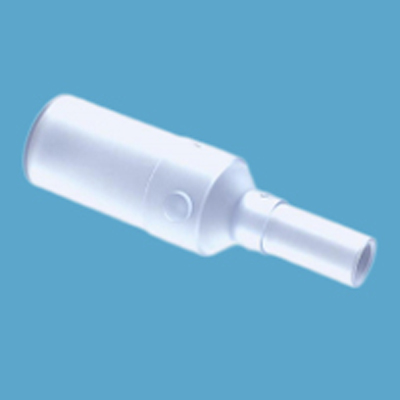

| 焊接变径管 | ||||||

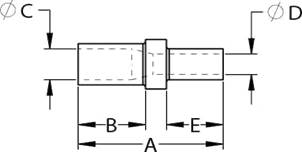

零件编号 | 规格尺寸 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
RBJ6TS4T | 3/8"X1/4" | 2.90（73.62） | 0.98（25.00） | 0.25（6.36） | 0.16（4.00） | 0.98（25.00） |
RBJ8TS4T | 1/2"X1/4" | 2.90（73.62） | 0.98（25.00） | 0.38（9.54） | 0.16（3.97） | 0.98（25.00） |
RBJ8TS6T | 1/2"X3/8" | 2.90（73.62） | 0.98（25.00） | 0.38（9.53） | 0.25（6.36） | 0.98（25.00） |
RBJ12TS4T | 3/4/"X1/4" | 3.28（83.34） | 1.16（29.37） | 0.62（15.87） | 0.16（3.96） | 1.00（25.40） |
RBJ12TS6T | 3/4/"X3/8" | 3.28（83.34） | 1.16（29.37） | 0.62（15.87） | 0.25（6.34） | 1.00（25.40） |
RBJ12TS8T | 3/4/"X1/2" | 3.28（83.34） | 1.16（29.37） | 0.62（15.87） | 0.37（9.52） | 1.00（25.40） |
RBJ16TS4T | 1"X1 /4" | 3.63（92.08） | 1.47（37.31） | 0.88（22.23） | 0.16（3.94） | 0.97（24.61） |
RBJ16TS6T | 1"X3/8" | 3.63（92.08） | 1.47（37.31） | 0.88（22.23） | 0.26（6.51） | 0.97（24.61） |
RBJ16TS8T | 1"X1/2" | 3.63（92.08） | 1.47（37.31） | 0.88（22.23） | 0.37（9.51） | 0.97（24.61） |
RBJ16TS12T | 1 "X3/4" | 3.88（98.43） | 1.47（37.31） | 0.88（22.23） | 0.63（15.88） | 1.22（30.96） |
RBJ18TS16T | 1-1/4"X1" | 3.88（98.43） | 1.35（34.33） | 1.12（27.75） | 0.86（21.96） | 1.02（26.01） |
RBJ20TS16T | 1-1/2"X1" | 3.88（98.43） | 1.35（34.33） | 1.35（33.70） | 0.84（22.21） | 1.02（26.01） |
RBJ18TS20T | 1-1/4"X1-1/2" | 3.88（98.43） | 1.35（34.33） | 1.35（33.70） | 1.09（22.70） | 1.02（26.01） |
| 焊接圆弧弯头管 | ||||
零件编号 | 规格尺寸 | A(mm) | B(mm) | C(mm) |
RYHWTS4T | 1/4" | 1.41(35.80) | 0.60(15.23) | 0.15(3.81) |
RYHWTS6T | 3/8" | 1.61(40.88) | 0.70(17.77) | 0.25(6.35) |
RYHWTS8T | 1/2" | 1.79(45.45) | 0.80(20.31) | 0.38(9.65) |
RYHWTS12T | 3/4" | 2.17(55.10) | 0.92(23.36) | 0.63(16.00) |
RYHWTS16T | 1" | 2.68(68.05) | 0.92(23.36) | 0.88(22.34) |
