1/4"=6.35mm | 1/2M= 12.70mm | 1"=25.40mm |
3/8"=9.52mm | 3/4M= 19.05 mm | 1.1/4"=31.75mm |

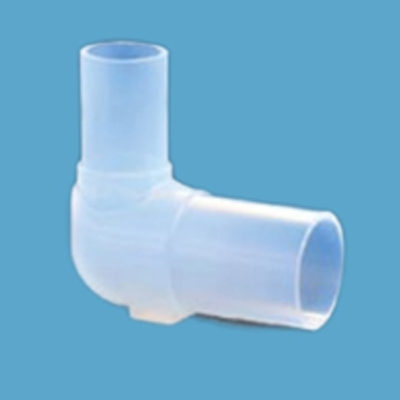

| 焊接弯头管 | ||||
零件编号 | 规格尺寸x | A（mm） | B（mm） | C（mm） |
RZJWT4T | 1/4" | 1.01（25.65） | 0.75（19.05） | 0.16（4.05） |
RZJWT6T | 3/8" | 1.39（35.31） | 1.00（25.40） | 0.26（6.55） |
RZJWT8T | 1/2" | 1.68（42.67） | 1.16（29.46） | 0.39（9.50） |
RZJWT12T | 3/4" | 1.87（47.50） | 1.18（29.97） | 0.64（15.85） |
RZJWT16T | 1" | 2.31（58.67） | 1.36（34.54） | 0.90（22.18） |
RZJWT18T | 1-1/4" | 2.69（68.26） | 1.50（38.10） | 1.10（27.83） |
| 焊接变径弯头管 | |||||||
零件编号 | 规格尺寸xy | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | F（mm） |
RZJWT6TS4T | 3/8"X1/4" | 1.36（34.51） | 1.00（25.40） | 0.28（6.32） | 0.16（4.05） | 1.01（25.65） | 0.75（19.05） |
RZJWT8TS4T | 1/2"X1/4" | 1.68（42.67） | 1.16（29.46） | 0.39（9.48） | 0.16（3.95） | 1.33（33.78） | 0.81（20.57） |
RZJWT8TS6T | 1/2"X3/8" | 1.68（42.67） | 1.16（29.46） | 0.39（9.48） | 0.26（6.32） | 1.42（36.07） | 0.90（22.86） |
RZJWT12TS8T | 3/4"X1/2" | 1.87（47.5） | 1.18（29.97） | 0.64（15.83） | 0.39（9.50） | 1.68（42.67） | 1.16（29.46） |
RZJWT16TS8T | 1"X1/2" | 2.31（58.67） | 1.36（34.54） | 0.89（22.16） | 0.39（9.50） | 1.68（42.67） | 1.16（29.46） |
RZJWT16TS12T | 1"X3/4" | 2.31（58.67） | 1.36（34.54） | 0.89（22.16） | 0.64（15.83） | 1.87（47.50） | 1.18（29.97） |
RZJWT16TS18T | 1"X1-1/4" | 2.69（68.26） | 1.66（42.10） | 1.10（27.90） | 0.85（22.19） | 2.36（60.01） | 1.50（38.10） |
RZJWT16TS20T | 1"X1-1/2" | 2.72（69.21） | 1.66（42.10） | 1.33（33.79） | 0.85（22.19） | 2.36（60.01） | 1.50（38.10） |
RZJWT20TS18T | 1-1/2"X1-1/4" | 2.93（74.30） | 1.70（43.10） | 1.33（33.86） | 1.08（27.49） | 2.54（64.39） | 1.50（38.10） |
