1/4"=6.35mm | 1/2M= 12.70mm | 1"=25.40mm |
3/8"=9.52mm | 3/4M= 19.05 mm | 1.1/4"=31.75mm |

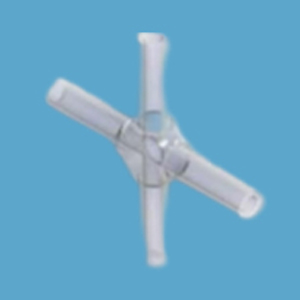

| 焊接四通管 | ||||
零件编号 | 规格尺寸 | A（mm） | B（mm） | C（mm） |
RSTS4T | 1/4" | 1.75（44.43） | 0.16（4.06） | 0.50（12.70） |
RSTS6T | 3/8" | 1.75（44.43） | 0.26（6.60） | 0.50（12.70） |
RSTS8T | 1/2" | 1.75（44.43） | 0.39（9.90） | 0.50（12.70） |
RSTS12T | 3/4" | 2.00（50.78） | 0.62（15.74） | 0.50（12.70） |
RSTS16T | 1" | 2.06（52.30） | 0.87（22.09） | 0.45（11.43） |
RSTS20T | 1-1/4" | 2.64（67.03） | 1.12（28.44） | 0.63（16.00） |
| 焊接四通变径管 | |||||||
零件编号 | 规格尺寸 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | F（mm） |
RSTS6TS4T | 3/8" x 1/4" | 1.75（44.43) | 1.75（44.43) | 0.26（6.60) | 0.16（4.06) | 0.50（12.70) | 0.50（12.70) |
RSTS8TS6T | 1/2"x3/8" | 1.75（44.43) | 1.75（44.43) | 0.39（9.90) | 0.26（6.60) | 0.50（12.70) | 0.50（12.70) |
RSTS12TS8T | 3/4"x1/2" | 2.00（50.78) | 2.00（50.78) | 0.62（15.74) | 0.39（9.90) | 0.49（12.44) | 0.49（12.44) |
RSTS16TS12T | 1" x 3/4" | 2.06（52.30) | 2.20（55.86) | 0.87（22.09) | 0.62（15.74) | 0.45（11.43) | 0.51（12.95) |
